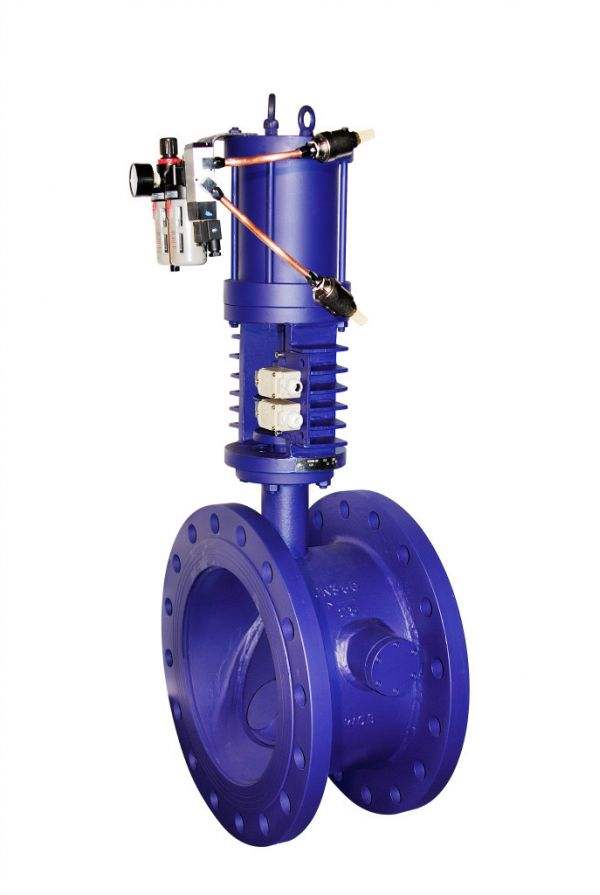

一、CKH643H抽氣止回閥概述：
浙江金豪閥門生產的抽氣止回閥主要用在600MW以下火力發電汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。在管道介質倒流、斷電、事故等非常狀態下，該閥門能夠瞬間關閉，關閉時間小于0.5秒。
二、CKH643H抽氣止回閥主要性能規范：
閥瓣采用大角度斜置，縮短啟閉行程，并有氣（液）壓助關，實現快速關閉。大偏心金屬密封結構，加上閥瓣受氣（液）壓助關推力，達到止回的目的，三維偏心錐面密封結構，開啟密封即分離，關閉接觸即密封，在高溫工況下不會出現封圈卡死現象。在動作油缸和閥體之間裝有散熱支架，防止閥門的熱量傳遞到動作油缸上，延緩了油缸內的密封件，提高了使用壽命。閥瓣和快關裝置的是處于分離狀態，閥門開啟時，油缸只是一個蓄能的動作。在系統正常工作的時候，此閥門相當于普通止回閥，閥瓣處于自由活動狀態。在緊急事故時，液壓缸動作并釋放壓縮彈簧能量，達到快速關閉的目的。
三、CKH643H抽氣止回閥工作壓原理：
氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥， 后經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
止回閥關閉時，電磁閥斷電而關閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關閉。
電磁閥、空氣處理元件等控制部件，按汽輪機廠要求采用美國ASCO進口產品，也可按用戶要求配備其它國內外廠家 良好產品，以確保優良的性能和高可靠性。
結構特點
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。
四、CKH643H抽氣止回閥主要特點：
?設計制造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，
?真空狀態下的閥門進行真空試驗，整機壽命滿足用戶要求；
?針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金；
?閥瓣設計為經搖桿與閥桿活動連接，可與閥認密封面自對對中，保證密封面吻合；
?閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全；
?閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生；
?閥體內腔采用流線型設計，流通能力大，減小閥門阻力；
?執行機構為彈簧復位式氣缸或液壓缸，并與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作；
?氣缸戒液壓缸內壁涂耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠；
?關閉件開啟設有限位機構，避免開啟過位造成損壞；
?執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示；
?也可根據用戶具體要求進行針對性設計
五、CKH643H抽氣止回閥主要尺寸：
Class 150 | ||||||||||||||||||
NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 30 | 36 | ||||||
DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 900 | ||||||
L | 320 | 450 | 540 | 610 | 650 | 650 | 740 | 790 | 915 | 1040 | 1120 | 1450 | ||||||
H | 258 | 300 | 355 | 425 | 438 | 480 | 535 | 555 | 615 | 782 | 825 | 930 | ||||||
d | 152 | 201 | 252 | 288 | 328 | 376 | 425 | 472 | 568 | 670 | 715 | 880 | ||||||
D | 182 | 235 | 295 | 350 | 380 | 435 | 486 | 540 | 645 | 740 | 800 | 650 | ||||||
Wt ( Kg ) | 85 | 144 | 225 | 350 | 372 | 495 | 625 | 770 | 1305 | 1870 | 1990 | 2350 | ||||||
Class 300 | ||||||||||||||||||
NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 20 | 24 | |||||||||||
DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 500 | 600 | |||||||||||
L | 420 | 526 | 580 | 610 | 700 | 800 | 850 | |||||||||||
H | 305 | 348 | 410 | 448 | 475 | 620 | 702 | |||||||||||
d | 152 | 201 | 252 | 288 | 318 | 458 | 545 | |||||||||||
D | 182 | 235 | 295 | 350 | 386 | 530 | 640 | |||||||||||
Wt ( Kg ) | 126 | 210 | 325 | 480 | 575 | 1145 | 1830 | |||||||||||
Class 600 | ||||||||||||||||||
NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 20 | 24 | |||||||||||
DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 500 | 600 | |||||||||||
L | 420 | 526 | 580 | 610 | 650 | 680 | 960 | |||||||||||
H | 365 | 432 | 498 | 578 | 660 | 805 | 900 | |||||||||||
d | 138 | 182 | 224 | 300 | 352 | 446 | 532 | |||||||||||
D | 196 | 250 | 298 | 386 | 430 | 536 | 645 | |||||||||||
Wt ( Kg ) | 215 | 400 | 600 | 1060 | 1435 | 2455 | 3620 | |||||||||||
六、CKH643H抽氣止回閥主要材料：
序號 | 零件名稱 | 碳鋼型（C） | 合金鋼（I） |
1 | 汽缸 | A105 | A105 |
2 | 閥體 | WCB | WC6 |
3 | 閥瓣 | WCB | WC6 |
4 | 搖桿 | WCB | WC6 |
5 | 撥叉 | WCB | WCB |
6 | 銷軸 | 2Cr13 | 304 |
7 | 閥蓋 | WCB | WC6 |
8 | 加長桿和中錘 | WCB | WCB |
七、CKH643H抽氣止回閥主要參數：
公稱通徑 | 100～1600 | |||||
公稱壓力（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣壓密封試驗 | 0.6 | |||||
適用介質 | 水、蒸汽、煤氣 | |||||
適用溫度（℃） | 軟密封：≤80℃；C碳素鋼-29-425℃； I合金鋼-29-530℃；P 鉻鎳鈦鋼與R鉻鎳鉬鈦鋼-196-600℃ | |||||
八、訂貨說明：
金豪閥門對貴公司的承渃
我公司對產品的質量實行三包；包質、包換、包修
合同簽定后，質量保證，按時交貨
客戶在訂貨中務必提供以下說明；
結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
