一、 Z61Y電站閘閥概述：
高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度 -壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳 鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端 為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
二、 Z61Y電站閘閥主要性能規范：
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體 |
Z61Y-250 | 250 | 25 | ≤425 | 水、蒸汽 | WCB |
Z61Y-320 | 320 | 32 |

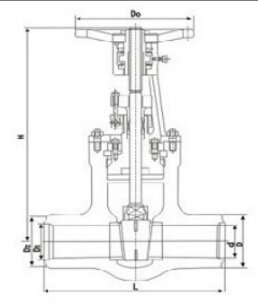

三、 Z61Y電站閘閥主要技術圖紙
四、Z61Y電站閘閥主要特點：
Z61Y電站閘閥密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作
五、Z61Y電站閘閥主要外形連接尺寸：
DN | L | D | H | D0 | 重量/kg |
50 | 280 | 82 | 585 | 300 | 42 |
65 | 340 | 110 | 650 | 320 | 53 |
80 | 475 | 130 | 680 | 400 | 130 |
100 | 500 | 170 | 755 | 450 | 180 |
125 | 600 | 195 | 830 | 500 | 190 |
150 | 700 | 225 | 1050 | 550 | 320 |
175 | 750 | 255 | 1050 | 600 | 400 |
200 | 800 | 285 | 1050 | 650 | 550 |
225 | 850 | 300 | 1100 | 700 | 600 |
六、Z61Y電站閘閥主要零部件材料
型號 | 材料 | ||||
閥體 | 閘板 | 閥蓋 | 閥桿 | 填料 | |
Z61Y-250 | WCB | WC6 | 25 | 38CrMoA1A | 增強柔性石墨 |
Z61Y-320 | WCB | WC6 | 12Cr1MoVA | 20Cr1MoVA、25Cr2MoVA | 增強柔性石墨 |
七、Z61Y電站閘閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
