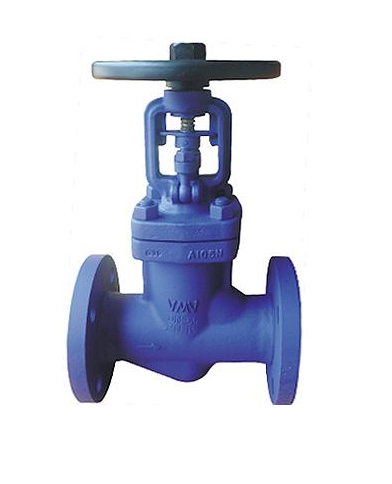

一、WZ41H不銹鋼波紋管閘閥概述：
WZ41H不銹鋼波紋管閘閥具有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
二、WZ41H不銹鋼波紋管閘閥主要優點：
1)流體阻力小，密封面受介質的沖刷和侵蝕小。
2)開閉較省力。
3)介質流向不受限制，不擾流、不降低壓力。
4)形體簡單，結構長度短，制造工藝性好，適用范圍廣。
三：WZ41H不銹鋼波紋管閘閥標準規范：
設計標準: GB12234
結構長度: GB12221
連接法蘭: GB9113、JB79、HG20596
試驗和檢驗: JB/T 9092、GB/T13927
四、WZ41H不銹鋼波紋管閘閥主要零部件材質：
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
| 2 | 閥板 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
| 3 | 閥桿 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
| 4 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 5 | 支架 | WCB、WC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M、 |
| 6 | 墊片 | 柔性石墨+不銹鋼Flexiblegraphite+stainlesssteel、PTFE |
| 7 | 閥蓋 | WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
| 8 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV |
| 9 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | WCBQT400-18 |
五、WZ41H不銹鋼波紋管閘閥外形連接尺寸：
| 型號 | WZ41-16 | ||||||||||||||
| 壓力 等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務。
