JS545Y傘齒輪Y型料漿閥

發布日期：2015-11-26 點擊數： JS545Y傘齒輪Y型料漿閥

一、 JS545Y傘齒輪Y型料漿閥概述：

料漿閥根據實際情況的需要，要求達到“三耐一防”的高性能，即耐磨、耐壓、耐沖刷、防止結疤，放底結構設計為凸型，閥體為V型，并提供提升和下降兩種工作方式閥瓣

二、JS545Y傘齒輪Y型料漿閥主要性能規范：

設計制造按：ASMEB16.34(Class150為縮徑設計)、BS1873

法蘭端尺寸按：ASMEB16.5\GB/T9II3.6
檢驗標準：API598

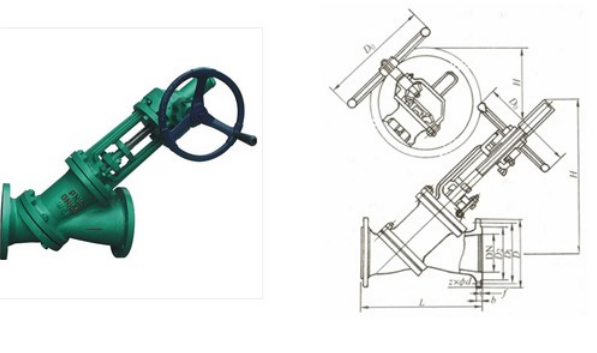

三、JS545Y傘齒輪Y型料漿閥主要技術圖紙


四、JS545Y傘齒輪Y型料漿閥主要特點：

耐磨礦砂料漿閥是氧化鋁工況中輸送礦砂料漿的主控閥門，要求達到“三耐一防” 的高性能，即耐磨、耐壓、耐沖刷、防止結疤。目前該項產品已能滿足國內市場需求，為氧化鋁工業的擴產、提產做出了一定的貢獻，也使企業在創匯、節匯上取得了更好的成績。

五、JS545Y傘齒輪Y型料漿閥主要外形連接尺寸：

型號	公稱壓力PN	尺寸
型號	公稱壓力PN	DN	50	100	125	150	150△	200	250	300
SJS45Y-16C SJS545Y-16C	1.6	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	36	66	90	105	105	185	305	420
SJS45Y-25C SJS545Y-25C	2.5	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	38	69	95	114	114	195	315	435
SJS45Y-40C SJS545Y-40C	4.0	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	42	70	95	114	114	195	315	435
SJS45Y-64C SJS545Y-64C	6.4	L	380	430	500	550	550	650	775	900
		H	350	490	550	750	635	860	980	1120
		DO	360	400	400	500	500	600	680	800
		重量WT（kg）	47	75	105	124	124	210	335	460

六、JS545Y傘齒輪Y型料漿閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
