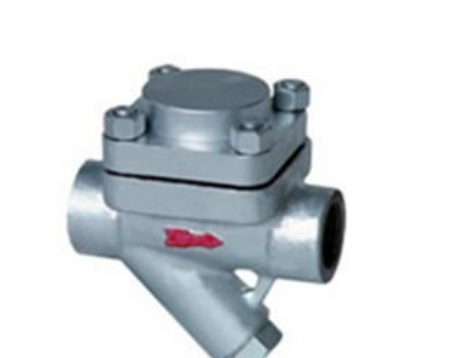

CS16H膜盒式蒸汽疏水閥

發布日期:2015-09-28    點擊數: CS16H膜盒式蒸汽疏水閥

【簡單介紹】

CS16H-16C膜盒式疏水閥適用范圍廣泛,包括供熱汽主管線、伴熱管路、干燥器和工業加熱蒸汽設備系統統,是理想的選擇。

【詳細說明】

一、CS16H膜盒式蒸汽疏水閥產品概述:

膜盒式蒸汽疏水閥主要?jiǎng)幼髟饘倌ず校ず袃?nèi)根據熱脹冷縮原理開啟和關閉閥門。廣泛用于蒸汽主管線、伴熱管線、干燥器和工業加熱蒸汽設備系統,供熱采暖片上是理想的選擇。

二、CS16H膜盒式蒸汽疏水閥主要結構特點:

1、結構簡單,維護方便。

2、部件全部采用合金處理的不銹鋼,耐磨耐氣蝕,使用壽命長。

3、排空能力強,排水迅速,安裝方式隨意。

4、可以實現多個膜盒組合,使用于大的排量場合。

5、零泄漏,背壓率達到75%以上。

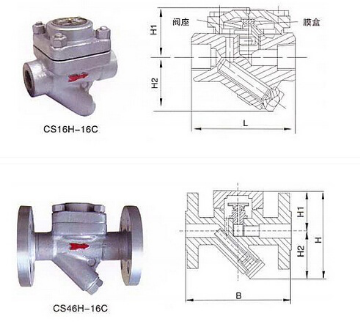

三、CS16H膜盒式蒸汽疏水閥技術圖片:

四、CS16H膜盒式蒸汽疏水閥主要零部件材料:

主要零部件材料表Parts      零部件名稱Materials      材料
Body/Bonnet      閥體、閥蓋A105
Seat      閥座Tungstenchromiumcobaltalloy      鎢鉻鈷合金
InsetsFilters      內置過濾網1Cr18NNi9Ti
NembraneBox      盒膜Kazakalloy      哈氏合金


五、CS16H膜盒式蒸汽疏水閥主要外形連接尺寸:

單位:mm

Model產品型號Nominaldiameter公稱通徑(DN)Connection連接方式Pressurerating(MPa)使用壓力Maxallowable(℃) 高允許溫度Extermaldimensions(mm)外型尺寸Re.weight參考重量(Kg)
LH1H2W
CS16H-16C15~20Thread螺紋0.01~1.62501005262702.5
25120
32~401506868905
50160
CS46H-16C15~20Flange法蘭0.01~1.62501505262704.9
25250160
CS46H-16C32~50Flange法蘭0.01~1.6250230856012013
CS46H-16AA65~100Flange法蘭0.01~1.62503101209515024
CS46H-25A20~50Flange法蘭0.01~1.6300230856012014
CS46H-16L15~25Thread(Stand)螺紋(立式)0.01~1.6250100  802.3
CS46H-16F15~25AngleThread角式螺紋0.01~1.62505310355 1.5


六、CS16H膜盒式蒸汽疏水閥訂貨說明:

10、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。

11、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。

12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
