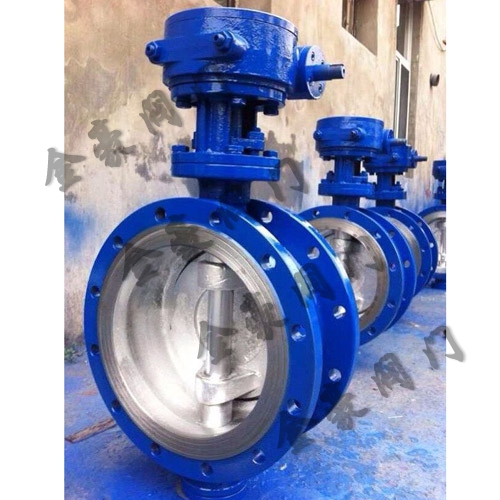

雙向流硬碰硬球閥

發布日期：2015-11-29 點擊數：雙向流硬碰硬球閥

【簡單介紹】

雙向流硬碰硬密封旋球閥同時兼具蝶閥、半球閥、閘閥和截止閥的功能和優點，又有自身完全與眾不同的強大功能和優點。體積小、重量輕、運輸、安裝、維護檢修方便、運行可靠

【詳細說明】

一、雙向流硬碰硬旋球閥產品概述：

　　雙向流硬碰硬密封旋球閥同時兼具蝶閥、半球閥、閘閥和截止閥的功能和優點，又有自身完全與眾不同的強大功能和優點。體積小、重量輕、運輸、安裝、維護檢修方便、運行可靠，其實質為蝶式結構偏心半球閥！其即擁有球閥雙向密封、可調節、壽命長的實用優勢，又具備蝶閥體積小、重量輕的結構優勢。凡水泵出口端、管網系統、回收系統、高位水槽、易水淹的污水系統、防倒流系統的所有閥門須用雙向閥門，本閥門廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節

二、雙向流硬碰硬旋球閥主要優點：

1、不但能在正向壓力中可靠地關斷，在反向壓力或反向壓力遠大于正向壓力中同樣能可靠地關斷。

2、在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆焊等工藝形成馬氏體不銹鋼、奧氏體不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料。

3、能自動對正中心（自適應），并能自動越程補償磨損。

4、關閉時充分利用閥內介質的能量，自動加以較高密封比壓，使高硬密封副達到可靠的零泄漏。

5、瞬間關閉、瞬間打開密封副間無摩擦。打開時閥芯投影截面不斷內縮并后退、打開初始時后退快于內縮。關閉時閥芯投影截面不斷膨脹并前進，關閉初始時膨脹速率大于前進速率，關閉末期時前進速率大于膨脹速率。具有偏心半球閥、截止閥、楔形閘閥的特點。

6、其主體結構類似蝶閥，具有蝶閥的結構短、體積小的特點，因而可制造大口徑、特大口徑、超大口徑的閥門。

三、雙向流硬碰硬旋球閥技術圖片：

四、雙向流硬碰硬旋球閥主要零件材料：

零部件名稱	材料名稱或代號
閥體	灰鑄鐵、球墨鑄鐵、WCB、碳鋼
閥板	WCB、Q235、不銹鋼
閥桿	不銹鋼
閥座	WCB、Q235、不銹鋼

五、雙向流硬碰硬旋球閥主要外形連接尺寸：單位：mm

DN	A	B	C	D	E			H			L		N__Фd
DN	A	B	C	D	手動	氣動	電動	手動	氣動	電動	對夾式	法蘭式	對 夾式
50	88	110	140	112	200	245	255	350	625	530	43	108	4-14
65	108	130	160	115	200	245	255	370	625	530	46	112	4-14
80	124	150	190	120	200	245	255	380	645	565	64	114	4-18
100	144	170	210	138	200	355	255	420	675	600	64	127	4-18
125	174	200	240	164	200	355	255	460	715	640	70	140	4-18
150	199	225	265	175	280	355	315	55	800	705	76	140	4-18
200	254	280	320	200	425	250	315	760	850	775	89	152	4-18
250	309	335	375	230	425	250	315	830	925	945	114	165	4-18
300	363	395	440	260	560	450	315	895	1035	1070	114	178	4-22
350	413	445	490	300	560	450	315	950	1070	1140	127	190	4-22
400	463	495	540	340	580	450	315	1190	1190	1210	140	216	4-22
450	518	550	595	350	580	650	714	1255	1250	1335	152	222	4-22
500	568	600	645	380	580	650	714	1305	1290	1415	152	229	4-22
600	667	705	755	450	660	850	810	1340	1455	1605	178	267	4-M24
700	772	810	860	480	550	850	810	1520	1585	1844	229	292	4-M24
800	878	920	975	530	550	1250	810	1710	1700	2040	241	318	4-M27
900	978	1020	1075	580	550	1250	863	1810	1965	2255	241	330	4-M27
1000	1078	1120	1175	650	750	1250	863	1960	2015	2380	300

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
