CCQ氣動超高真空插板閥

發布日期:2015-11-29    點擊數: CCQ氣動超高真空插板閥

一、CCQ氣動超高真空插板閥概述:

CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向,控制執行氣缸驅動閥板作上下運動,達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。

二、CCQ氣動超高真空插板閥技術圖片:

三、CCQ氣動超高真空插板閥主要性能規范:

適用范圍 105~1.3×10-7Pa
 閥門漏率 ≤1.3×10-7Pa.L/S.(DN≤200)
      ≤6.7×10-7Pa.L/S.(DN≥250)
 適用溫度 -30~+150℃
 閥門開啟時閥板兩側的壓差 ≤2.7×103Pa.
 氣源壓力 0.4~0.6MPa

四、CC Q氣動超高真空插板閥、主要特點:

通過電磁換向閥改變氣路方向,推動氣缸活塞,驅動閥板作上下運動,實現閥門的開啟或關閉,從而達到在超高真空系統中接通或切斷氣流的目的。

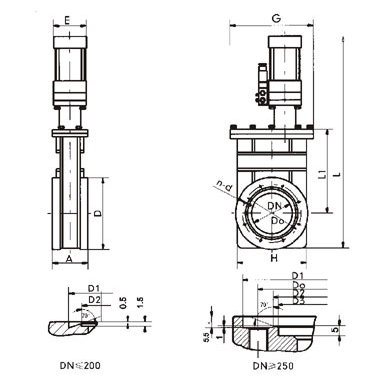

五、CCQ氣動超高真空插板閥主要外形連接尺寸:

型號通徑(DN)ΦDΦD0ΦD1ΦD2ΦD3HAn-dLL1B法蘭標準
CCQ-50A508972.461.655.6/60918-M851515362GB/T6071
CCQ-63A6311492.182.676.6/651058-M859018062
CCQ-80A801301109993/6513016-M860822075
CCQ-100A100152130.2120.7114.7/7015216-M865526794
CCQ-150A150202181171.5165.5/7020220-M870735094
CCQ-200A200254231.8222.3216.6/8025124-M8806426112
CCQ-250A2503142883082752718530024-M101125550112JB5278
CCQ-300A3003653383533233189035232-M101195613140/

六、CCQ氣動超高真空插板閥主要零部件材料

閥體、閥板:不銹鋼
密封件:氟橡膠、波紋管(軸封)、丁腈橡

七、CCQ氣動超高真空插板閥訂貨說明:
金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包;包質、包換、包修

2、 合同簽定后,質量保證,按時交貨

3、 客戶在訂貨中務必提供以下說明;

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
