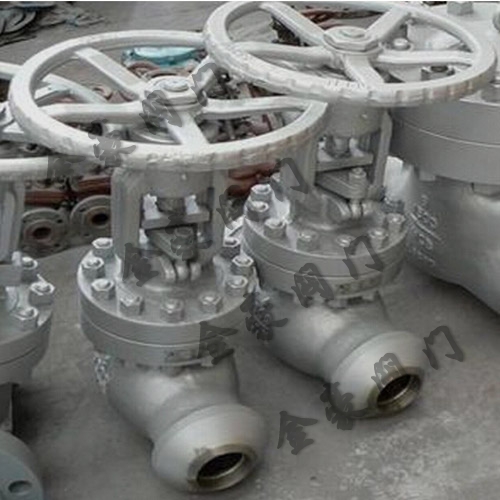

Z61Y壓力自緊密對焊閘閥

發布日期：2015-11-29 點擊數： Z61Y壓力自緊密對焊閘閥

產品名稱：	Z61Y壓力自緊密對焊閘閥
產品型號：	Z61Y
品牌：	金豪閥門

Z61Y壓力自緊密對焊閘閥詳細資料：

一、Z61Y壓力自緊密對焊閘閥概述：

Z61Y壓力自緊密對焊閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本類閥門在管道中一般應當水平安裝。

二、Z61Y壓力自緊密對焊閘閥標準規范：

設計制造標準：JB/T 7746、API602
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
承插焊標準：JB/T 1751、ASME B16.11
螺紋連接標準：GB 7306、ASME B2.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

三、Z61Y壓力自緊密對焊閘閥主要零件：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304L	F316L
1	閥體	A105	A182 F22	A182F 304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F 304L	A182F F316L
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

四、Z61Y壓力自緊密對焊閘閥主要外形尺寸：

ANSI 900Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	279	305	368
L1	140	140	140	-	178	216
H	320	320	320	-	415	510
D0	180	180	180	-	200	300
Wt	15.7	17.9	17.9	-	31	53
Wt1	11	11	11	-	21	40
ANSI 1500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	279	305	368
L1	140	140	140	-	178	216
H	320	320	320	-	415	510
D0	180	180	180	-	200	300
Wt	15.7	17.9	17.9	-	31	53
Wt1	11	11	11	-	21	40
ANSI 2500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	263.5	273.1	308	349	384.2	451
L1	186	186	186	232	232	279
H	320	320	320	380	415	510
D0	180	180	180	200	200	300
Wt	16.9	17.6	21.3	24.9	31.5	41.2
Wt1	12	12	12	26	28	53

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
