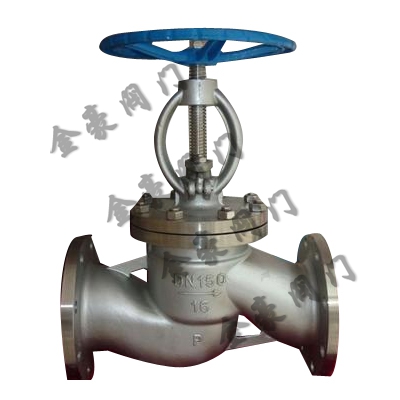

一、J41Y鉻鉬鋼截止閥概述：
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流用。主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用來調節流量，但適用的壓力范圍很廣。
產品型號：J41Y-16I/25I/40I
二、J41Y鉻鉬鋼截止閥結構圖
三、41Y鉻鉬鋼截止閥主要尺寸及重量：
試驗壓力
| 公稱壓力PN(MPa)Nominal pressure | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體強度試驗Shell strength test | 2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
| 上密封試驗Back seal test | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
| 密封試驗Seal test | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
使用范圍
| 產品類型Product classification | 適用介質Suitable medium | 適用溫度（℃）Suitable temperature |
| J41(H.Y)-C型 J941(H.Y)-C型 | 水、蒸汽、油品Water,steam,oilgoods | ≤425℃ ≤450℃ |
| J41Y-I型 J941Y-I型 | 水、蒸汽、油品Water,steam,oilgoods | ≤550℃ |
主要尺寸和重量：
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸Main external and connecting dimensions | 重量Weight | ||||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | z-d | H | D0 | ||||||||||||||||||||||
| J41(H.Y.B)-16C J41Y-16I | ||||||||||||||||||||||||||||||
| 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 | 198 | 120 | 4.7 | ||||||||||||||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 218 | 120 | 5.2 | ||||||||||||||||||||
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 258 | 140 | 7.1 | ||||||||||||||||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 275 | 160 | 7.4 | ||||||||||||||||||||
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 | 180 | 8.5 | ||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 330 | 200 | 12.5 | ||||||||||||||||||||
| 50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-18 | 350 | 240 | 20 | ||||||||||||||||||||
| 65 | 290 | 180 | 145 | 12 | 18 | 3 | 4-18 | 400 | 280 | 25 | ||||||||||||||||||||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 355 | 280 | 35 | ||||||||||||||||||||
| 100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | 415 | 320 | 50 | ||||||||||||||||||||
| 125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | 460 | 360 | 75 | ||||||||||||||||||||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 510 | 400 | 100 | ||||||||||||||||||||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 710 | 400 | 210 | ||||||||||||||||||||
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-23 | 786 | 450 | 446 | ||||||||||||||||||||
| 300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-23 | 925 | 500 | 648 | ||||||||||||||||||||
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
