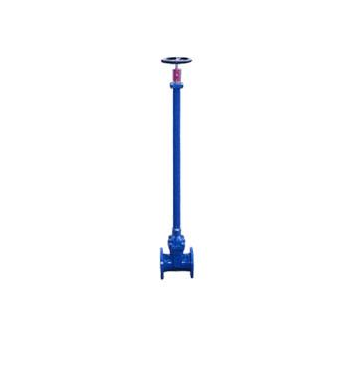

MZ45X直埋軟密封閘閥

發布日期:2015-11-30    點擊數: MZ45X直埋軟密封閘閥

    一、MZ45X直埋軟密封閘閥概述

    MZ45X直埋式彈性座封閘閥采用可以免維護及延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環 境,耐輾壓,避免井蓋丟失造成安全事故.閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置,閥門誤開關鎖閉裝置. 1、整體閥蓋暗桿設計,結構緊湊;閥桿螺母與閘板兩體結構,無卡阻現象發生;直通道,無泄留凹腔;閥桿密封采用“O”形密封圈。 2、有優良的防腐性能,殼體內,外表面噴涂環氧樹脂,需要時內表面襯搪瓷;連接螺栓采用內六角螺栓,頂部膠封。 3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠;閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青 銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。

    技術參數

    型號:TY-MZ45X-10、TY-MZ45X-16

    公稱壓力:1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)

    公稱通徑:40~400mm

    井管長度 0.3~2m 井管伸縮調整量 0.2~1m 0.2~1m

    密封實驗壓力:1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)

    強度實驗壓力:1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)

    適用溫度: -40~90℃

    適用介質:水、油、天然氣及其他非腐蝕性流體

    驅動方式: 手動

    二、MZ45X直埋軟密封閘閥主要零部件材料:

閥體灰鑄鐵、球墨鑄鐵
閘板灰鑄鐵、球墨鑄鐵、NBR、EPDM
閥蓋灰鑄鐵、球墨鑄鐵
閥桿、加長操作桿不銹鋼
密封套黃銅
閥桿螺母黃銅
密封圈NBR
保護管伸縮部分鋼管加兩層防腐處理
閥盒、盒蓋灰鑄鐵、球墨鑄鐵



    三、MZ45X直埋軟密封閘閥主要外形連接尺寸:

DN506580100125150200250300350400450500600
L178190203229254267292330356381406432457508
HA31333237242449756268083794810101220128014801665
HC35537541547654060072087599010501245131015601750



    金豪閥門對貴公司的承渃

    1、我公司對產品的質量實行三包;包質、包換、包修

    2、合同簽定后,質量保證,按時交貨

    3、客戶在訂貨中務必提供以下說明;

    【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

    4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供優良的服務。
