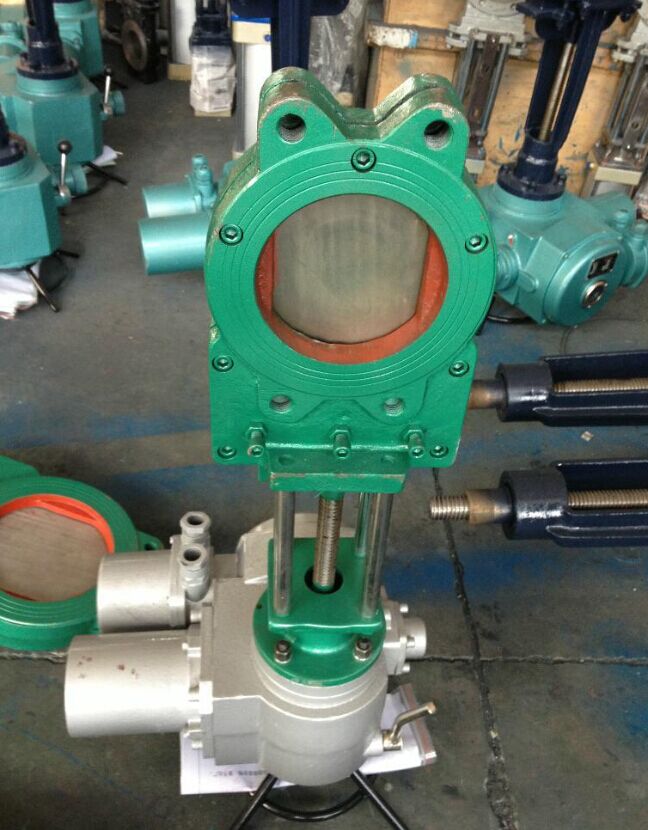

一、 Z973X電動漿液閥概述：
Z973X手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。
二、Z973X電動漿液閥主要性能規范：
公稱壓力PN | 密封試驗 | 殼體試驗 | 工作溫度 | 適用介質 |
0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質 |
1.0MPa | 1.5MPa | 1.5MPa |

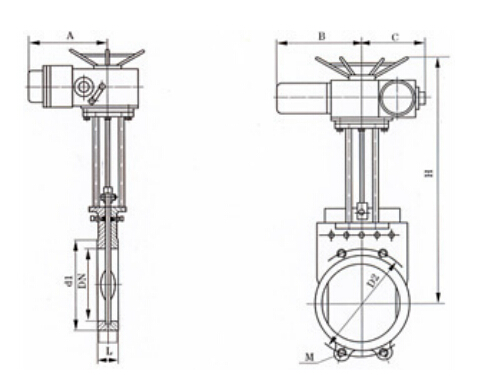

三、Z973X電動漿液閥主要技術圖紙
四、Z973X電動漿液閥主要特點：
漿液閥是在吸收和消化國內外 閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。本類閥門在管道中一般應當水平安裝。產品廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
五、Z973X電動漿液閥主要外形連接尺寸：
公稱壓力 | DN | L | D2 | D1 | H |
0.6MPa | 50 | 48 | 125 | 100 | 600 |
65 | 48 | 145 | 120 | 670 | |
80 | 50 | 160 | 135 | 680 | |
100 | 50 | 180 | 155 | 700 | |
125 | 50 | 210 | 185 | 720 | |
150 | 60 | 240 | 210 | 790 | |
200 | 60 | 295 | 265 | 850 | |
250 | 70 | 350 | 320 | 1100 | |
300 | 70 | 400 | 368 | 1180 | |
350 | 80 | 460 | 428 | 1280 | |
400 | 80 | 515 | 482 | 1460 | |
450 | 90 | 565 | 532 | 1600 | |
500 | 90 | 620 | 585 | 1800 | |
600 | 140 | 725 | 685 | 2100 | |
700 | 140 | 840 | 800 | 2300 | |
800 | 190 | 950 | 905 | 2500 | |
900 | 203 | 1050 | 1005 | 2700 | |
1000 | 216 | 1160 | 1115 | 2900 | |
1200 | 254 | 1380 | 1325 | 3400 | |
1.0MPa | 50 | 48 | 125 | 100 | 600 |
65 | 48 | 145 | 120 | 670 | |
80 | 50 | 160 | 135 | 680 | |
100 | 50 | 180 | 155 | 700 | |
125 | 50 | 210 | 185 | 720 | |
150 | 60 | 240 | 210 | 790 | |
200 | 60 | 295 | 265 | 850 | |
250 | 70 | 350 | 320 | 1100 | |
300 | 80 | 400 | 368 | 1180 | |
350 | 90 | 460 | 428 | 1280 | |
400 | 120 | 515 | 482 | 1460 | |
450 | 120 | 565 | 532 | 1600 | |
500 | 130 | 620 | 585 | 1800 | |
600 | 140 | 725 | 685 | 2100 | |
700 | 140 | 840 | 800 | 2300 | |
800 | 190 | 950 | 905 | 2500 | |
900 | 203 | 1050 | 1005 | 2700 | |
1000 | 216 | 1160 | 1115 | 2900 | |
1200 | 254 | 1380 |
六、Z973X電動漿液閥主要零部件材料
型號 | Z673X-2.5 | Z673X-6 | Z673X-10 | Z673X-16 | |
工作壓力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | |
適用介質 | 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 | ||||
適用溫度（℃） | ≤100 | ||||
材料 | 閥體 | 灰鑄鐵 | |||
閘板 | 鉻鎳鈦不銹鋼 | ||||
閥體密封圈 | 合成橡膠或聚四氟乙烯 | ||||
閥桿 | 鉻不銹鋼 | ||||
支架 | 碳素鋼 | ||||
填料 | 聚四氟乙烯 | ||||
七、Z973X電動漿液閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
