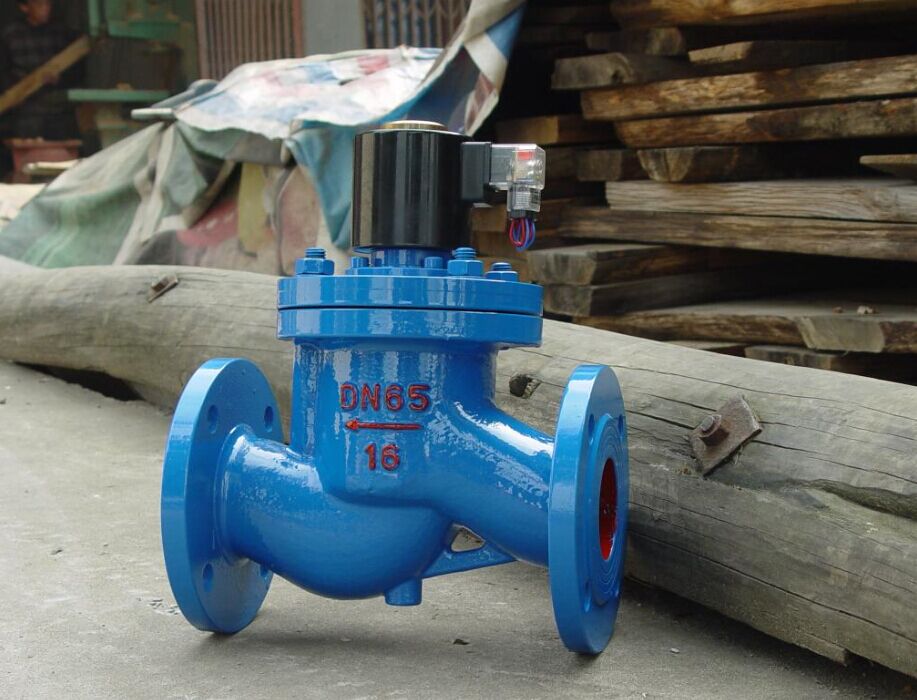

ZCZP蒸汽電磁閥

發布日期：2015-11-09 點擊數： ZCZP蒸汽電磁閥

產品名稱：	ZCZP蒸汽電磁閥
產品型號：	ZCZP-16C/25C/40C
品牌：	金豪閥門

一、ZCZP蒸汽電磁閥概述：

ZCZP蒸汽電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構?？蓪φ羝訜崞?、散熱器、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自制系統。

二、ZCZP蒸汽電磁閥特點：

本閥是有副閥和主閥兩大部件構成的先導式二次開闊的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在段點常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥閥杯托上，開啟主閥，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥有呈封閉狀態。常開電磁閥，在斷電常位時，有彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作應吸下，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥找開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。

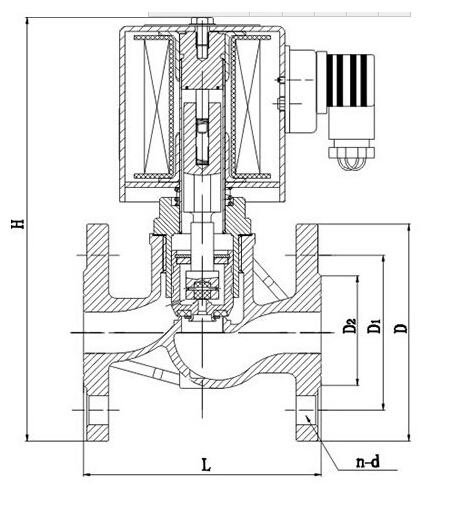

三、ZCZP蒸汽電磁閥安裝尺寸：

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	95	65	46	14	2	4-φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-φ14
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	1 1/4	221	180	140	100	76	18	3	4-φ18
40	182	140	1 1/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				265	290	185	145	118	20	3	4-φ18
80				276	310	200	160	132	20	3	8-φ18
100				373	350	220	180	156	22	3	8-φ18
125				416	400	250	210	184	22	3	8-φ18
150				400	480	285	240	211	24	3	8-φ22

四、ZCZP蒸汽電磁閥技術參數：

工作介質	蒸汽及其他無腐蝕性氣體
ZCZP蒸汽用閥介質溫度℃	≤200
工作壓力 MPa	1.6
工作壓差 MPa	0.05～1.6					0.1～1.6
ZCZP蒸汽用閥電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數 KV
泄漏量 ml/min	按JB/T7352-94?F規定
公稱通徑 mm	15	20	25	32	40	50	65	80	100	125	150
ZCZP蒸汽用閥功　　耗	50VA

金豪閥門對貴公司的承諾

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
