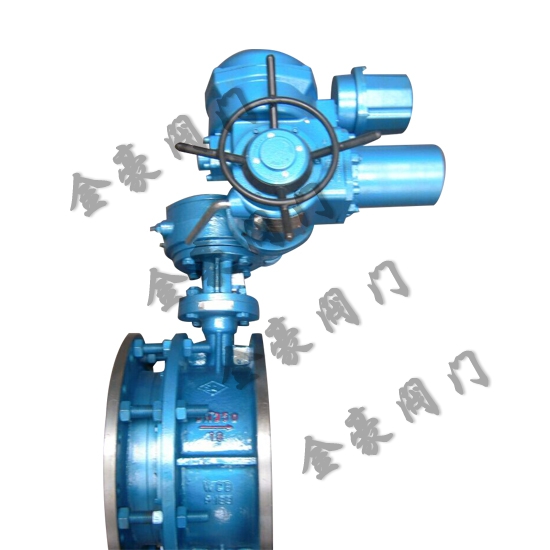

一、 D943H電動多層次金屬硬密封蝶閥概述：
電動多層次金屬硬密封蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。電動硬密封法蘭蝶閥具有雙向密封功能，安裝時 不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。電動硬密封法蘭蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上， 做調節流量和截斷流體使用；偏心1：閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座；偏心2：閥軸中心線偏離管道和閥門中心線，避免受閥開啟和 關閉的干擾；偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。1、作為標準 配置，閥座采Cr13合金或鎢絡鈷合金硬面。2、密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
二、D943H電動多層次金屬硬密封蝶閥主要性能規范：
SDV系列電動硬密封法蘭蝶閥執行器技術參數 | D943H電動硬密封法蘭蝶閥閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 碳素鋼、合金鋼、不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 閥板材質 | 碳素鋼、合金鋼、不銹鋼 |
環境溫度 | -30°～60° | 閥座密封 | 不銹鋼 |
手動操作 | 附帶手柄操作 | 結構形式 | 三維偏心 |
限 位 | 電氣、機械二重限位 | 溫度 | ≤425℃ |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
三、D943H電動多層次金屬硬密封蝶閥主要特點：
電動法蘭式硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。閥體: 碳鋼、不銹鋼、鉻鉬釩鋼
四、D943H電動多層次金屬硬密封蝶閥主要外形連接尺寸：
公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
50 | 155 | 353 | 82.5 | 104 | 108 | 15W | 0.2A |
65 | 208 | 362 | 92.5 | 115 | 112 | 25W | 0.5A |
80 | 208 | 368 | 100 | 115 | 114 | 25W | 0.5A |
100 | 208 | 392 | 110 | 115 | 127 | 25W | 0.5A |
125 | 256 | 407 | 125 | 127 | 140 | 50W | 0.8A |
150 | 256 | 446 | 142.5 | 127 | 140 | 50W | 0.8A |
200 | 256 | 489 | 170 | 127 | 152 | 90W | 1.0A |
250 | 288 | 514 | 197.5 | 164 | 250 | 120W | 1.2A |
300 | 288 | 568 | 222.5 | 164 | 270 | 120W | 1.2A |
350 | 288 | 629 | 252.5 | 164 | 290 | 150W | 1.2A |
400 | 288 | 662 | 282.5 | 164 | 310 | 150W | 1.2A |
五、D943H電動多層次金屬硬密封蝶閥主要零部件材料
名稱 | 材料 |
閥體 | 碳鋼、不銹鋼、鉻鉬釩鋼 |
閥板 | 碳鋼、不銹鋼、鉻鉬釩鋼 |
閥桿 | 2Cr13不銹鋼、鉻鉬釩鋼 |
密封圈 | 不銹鋼、聚四氟乙烯、硬軟疊層式金屬片 |
閥座 | 不銹鋼、堆司太立等硬質合金 |
填料 | 柔性石墨、聚四氟乙烯 |
六、D943H電動多層次金屬硬密封蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
