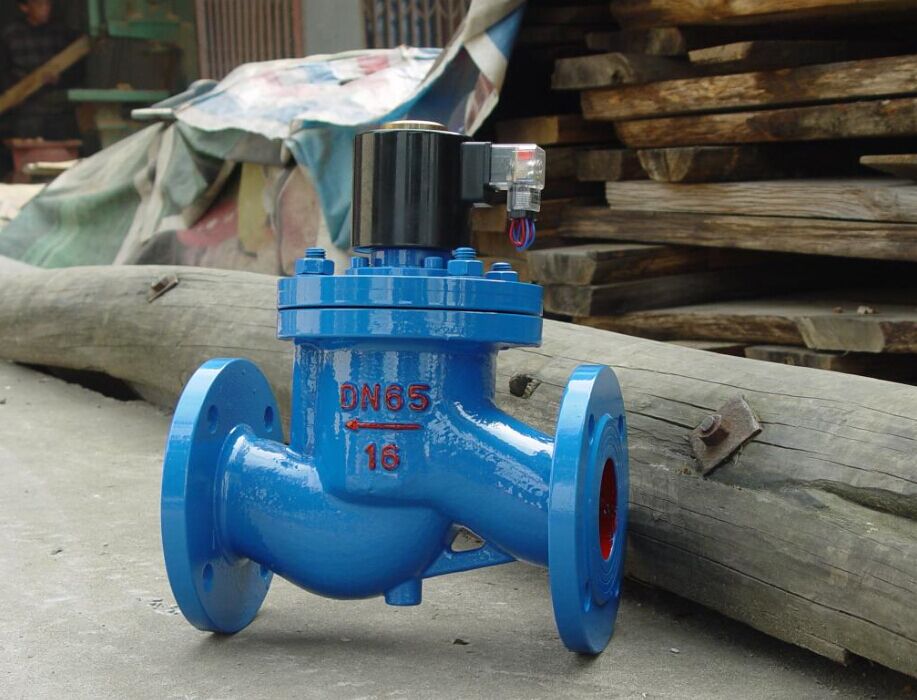

ZCZH高溫高壓電磁閥

發布日期：2015-11-09 點擊數： ZCZH高溫高壓電磁閥

產品名稱：	ZCZH高溫高壓電磁閥
產品型號：	ZCZH
品牌：	金豪閥門

一、ZCZH高溫高壓電磁閥概述：

ZCZG/ZCZH高溫電磁閥是先導直動型的電磁閥，其通用節制范圍較廣，可分別用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是針對管道中的介質進行雙位自動調節和遠程控制。

二、ZCZH高溫高壓電磁閥主要技術參數和性能指標：

參數/型號	ZCZG				ZCZH
公稱壓力（MPa）	2.5				4.0
工作壓力（MPa）	0.1～2.5				0.4～4.0
介質種類	輕油、蒸汽、熱水
介質溫度（℃）	≤250				≤400
電源電壓	AC200V?DC24V其余規格可作特殊訂貨
公稱通徑	15	20	25	32	40	50	65	80	100
流量系數（Kv）泄漏量（ml/min）	按 JB/T7352-94規定動按 JB/T7352-94.F規定
功率	170VA				480VA

三、ZCZH高溫高壓電磁閥主要外形尺寸：

DN	L	H	D	D1	D2	D3	B	f1	f2	n-d
10	160	298	90	60	41	34	14	4	2	4-φ14
15	160	298	95	65	45	39	14	4	2	4-φ14
20	200	304	105	75	55	50	16	4	2	4-φ14
25	200	304	115	85	65	57	16	4	2	4-φ14
32	200	314	140	100	78	65	18	4	2	4-φ14
40	260	460	150	110	85	75	18	4	3	4-φ18
50	300	460	165	125	100	87	20	4	3	4-φ18
65	340	433	180	145	120	109	22	4	3	8-φ18
80	380	433	200	160	135	120	22	4	3	8-φ18
100	430	461	190	190	160	149	24	4.5	3	8-φ22

四、ZCZH高溫高壓電磁閥安裝說明：

1．ZCZG高溫電磁閥安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。
2．安裝時ZCZG高溫高壓電磁閥線圈向上，并保持垂直位置，ZCZG高溫高壓電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
3．接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全清除；ZCZG高溫高壓電磁閥的工作介質應清潔無顆粒; 雜質，建議閥前安裝過濾器，蒸汽管路安裝疏水閥；進水電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
4．在ZCZG高溫高壓電磁閥發生故障時，為了及時隔離ZCZG高溫高壓電磁閥，并保證系統正常運行，推薦安裝旁路裝置。
5．不要將ZCZG高溫高壓電磁閥安裝于管道低凹處，以免蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6．普通型ZCZG高溫高壓電磁閥不可在易燃易爆危險場合使用。
7．在管道剛性不足情況下，建議把ZCZG高溫高壓電磁閥閥前后管子用支架固定，以防ZCZG高溫高壓電磁閥工作時引起振動。
8．ZCZG高溫高壓電磁閥前后管道上需裝壓力表，以便觀察。

金豪閥門對貴公司的承諾

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
