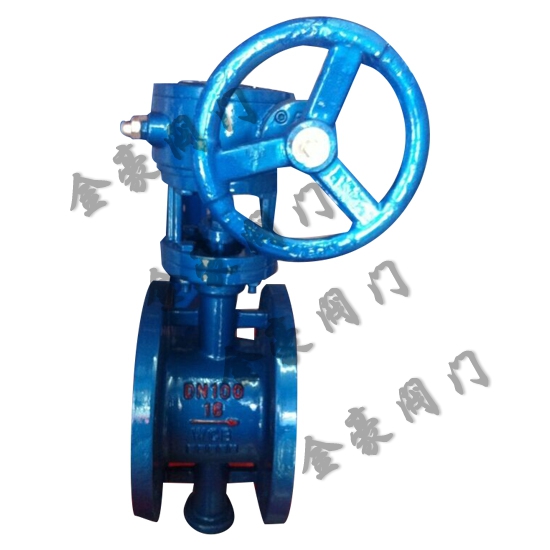

SD943F電動伸縮蝶閥

發布日期:2015-11-26    點擊數: SD943F電動伸縮蝶閥

一、 SD943F電動伸縮蝶閥概述:

伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀 態。 此閥一般水平安裝。   新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題   目前 ,伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,其密封形 式多采用密封結構,密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制,不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較 的蝶閥是三偏心金屬 硬密封蝶閥,閥體和閥座為連體構件,閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上,這種蝶閥與傳統蝶閥相比具有耐高溫,操作輕 便,啟閉無磨擦,關閉時隨著傳動機構的力矩增大來補償密封

二、SD943F電動伸縮蝶閥主要性能規范:

公稱通徑

DN(mm)

50~2000

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用溫度

≤80℃

適用介質

空氣、水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

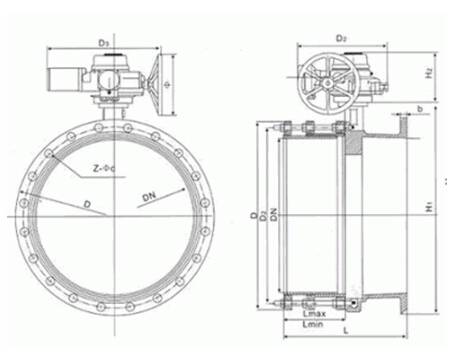

三、SD943F電動伸縮蝶閥主要技術圖紙

四、SD943F電動伸縮蝶閥主要特點:

SD943F電動伸縮蝶閥適用于溫度≤80℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能

五、SD943F電動伸縮蝶閥主要外形連接尺寸:

規格

D

D1

D2

Lmax

Lmin

H1

H2

N-Фd

100

220

180

156

216

174

110

170

8-Ф18

125

250

210

184

232

186

123

182

8-Ф18

150

285

240

211

239

194

140

210

8-Ф22

200

340

295

266

264

214

170

238

8-Ф22

250

395

350

319

296

235

195

270

12-Ф22

300

445

400

370

300

250

222

300

12-Ф22

350

505

460

429

320

270

252

330

16-Ф22

400

565

515

480

332

282

285

368

16-Ф26

450

615

565

530

355

305

310

402

20-Ф26

500

670

620

582

365

315

337

438

20-Ф30

600

780

725

682

420

340

393

490

24-Ф30

700

895

840

794

446

396

450

558

24-Ф33

800

1015

950

901

476

426

515

625

28-Ф33

900

1115

1050

1001

506

456

560

685

28-Ф33

1000

1230

1160

1112

516

466

610

750

28-Ф36

1200

1455

1380

1328

560

510

725

880

32-Ф39

1400

1675

1590

1530

590

540

840

987

36-Ф42

1600

1915

1820

1750

630

585

960

1158

40-Ф48

1800

2115

2020

1950

680

630

1060

1258

44-Ф48

2000

2325

2230

2150

730

680

1165

1365

48-Ф48

六、SD943F電動伸縮蝶閥主要零部件材料

零件名稱

材料

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼、不銹鋼、鉻鉬鋼

密封圈

橡膠、聚四氟、聚內脂、不銹鋼

閥桿

2Cr13、不銹鋼、鉻鉬鋼

伸縮管

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼

填料

柔性石墨

七、SD943F電動伸縮蝶閥訂貨說明:
金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包;包質、包換、包修

2、 合同簽定后,質量保證,按時交貨

3、 客戶在訂貨中務必提供以下說明;

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
