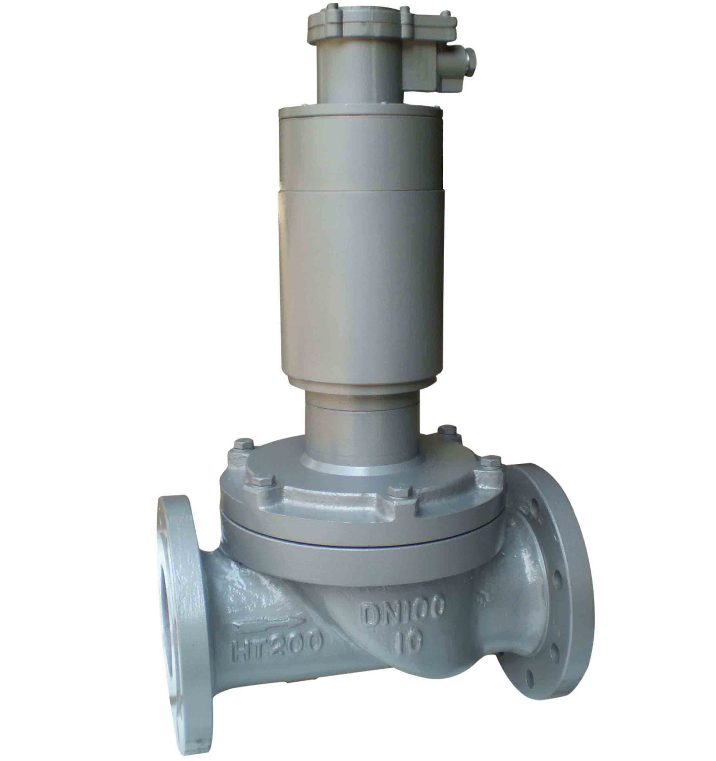

一、ZCM煤氣電磁閥概述：
ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進 行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
二、ZCM煤氣電磁閥型號規格說明：
三、煤氣電磁閥結構及原理
本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。
先導式電磁閥在接受電信號后，銜鐵在電磁力作用下先帶動副閥閥塞捉起，主閥膜片上流體經副閥流走，減少了作用在主閥膜片上的壓力，當主閥膜片上的壓力減少到一定值時，銜鐵帶動主閥膜片，并利用壓差使主閥打開，介質流通；線圈斷電后，電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主閥得以緊密關閉。
三、ZCM煤氣電磁閥主要技術參數：
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介質 | 煤氣、天然氣等 | |||||||||||||
介質溫度（℃） | ≤60 | |||||||||||||
公稱壓力（MPa） | 1.0 | |||||||||||||
工作壓差（MPa） | 0～0.02 | 0～0.04 | ||||||||||||
電源電壓 | AC220V其它規格可作特殊訂貨 | |||||||||||||
使用壽命 | 按JB/T7352-94規定 | |||||||||||||
額定流量系數（KV） | ||||||||||||||
泄漏量（ml/min） | 按JB/T7352-94?F規定 | |||||||||||||
功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆標志 | dIIBT4 | |||||||||||||
防爆證編號 | CE991010 | |||||||||||||
出線口接頭 | 內螺紋M20×1.5 | |||||||||||||
環境溫度 | -40～+60℃ | |||||||||||||

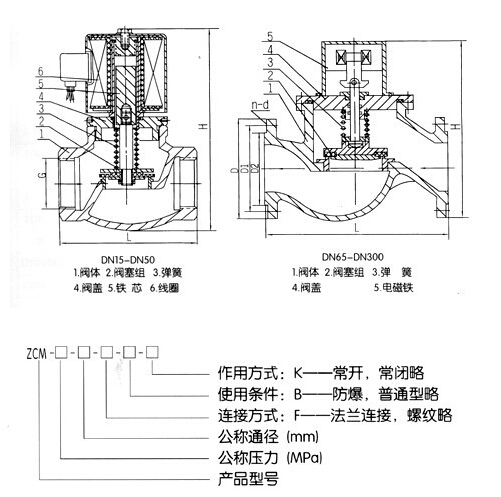

四、ZCM煤氣電磁閥外形尺寸及連接形式：
公稱通徑 | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
15 | 148 | 92 | 1/2 | ||||||||
20 | 148 | 92 | 3/4 | ||||||||
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 | |||
五、煤氣電磁閥安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，推薦安裝旁路裝置（如圖一）。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗干凈。建議在電磁閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把電磁閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝電磁閥前，要注意看清產品電磁閥標牌，認真閱讀使用說明書電磁閥，判斷電磁閥產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
