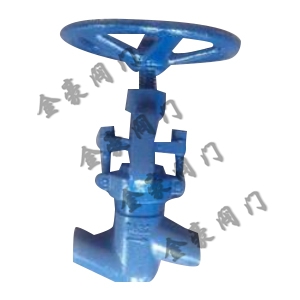

J61Y-P54170V電站截止閥

發布日期：2015-11-26 點擊數： J61Y-P54170V電站截止閥

一、 J61Y-P54170V電站截止閥概述：

截止閥（stop valve/globe valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。J61Y-P54170V電站截止閥

二、J61Y-P54170V電站截止閥主要性能規范：

型號	公稱壓力 PN (MPa )	試驗壓力 (MPa )		適用溫度 (℃)	適用介質
型號	公稱壓力 PN (MPa )	強度試驗	密封試驗	適用溫度 (℃)	適用介質
J61Y - 200	20.0	30	22	425	水蒸汽油品
J61Y - 250	25.0	37.5	27.5
J61Y - 320	32.0	48	35.2
J61Y – P54/100V	P54/100V	30	11	540
J61Y - P54/140V	P54/140V	40	15.4
J61Y - P54/170V	P54/170V	48	19
J61Y - P57/170V	P57/170V	63	19	570

三、J61Y-P54170V電站截止閥主要特點：

J61Y-P54170V電站截止閥也稱電站專用截止閥，電站截止閥與其他截止閥產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。

四、J61Y-P54170V電站截止閥主要外形連接尺寸及重量：

型號	公稱通徑 DN（mm）	尺　　寸?。?nbsp;mm ）				重量 Kg
型號	公稱通徑 DN（mm）	d	L	H	Do	重量 Kg
J61Y-200	50	55	350	497	350
J61Y-200	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	57.6	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5

五、J61Y-P54170V電站截止閥主要零部件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型 J961H型	25WCB	25WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	良好碳鋼鉻鉬鋼
J61Y型 J961Y型	25WCB	25WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金
J61Y-P55型J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金
J61Y-P57型J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金

六、J61Y-P54170V電站截止閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
