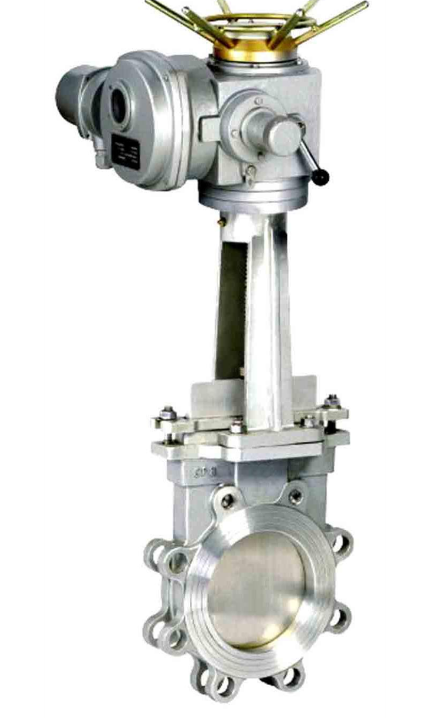

PZ943H電動刀形閘閥

發布日期：2015-11-26    點擊數： PZ943H電動刀形閘閥

一、 PZ943H電動刀形閘閥概述：

刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝

二、PZ943H電動刀形閘閥主要性能規范：

公稱壓力（MPa）
Nominal Pressure

殼體試驗（MPa）
Shell Test

密封試驗（MPa）
Seal Test

工作溫度
Working Tempe ration

適用介質
Suitable

1.0

1.5

1.1

≤100℃-425℃

紙漿、污水、煤漿、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion

1.6

2.4

1.8

≤100℃

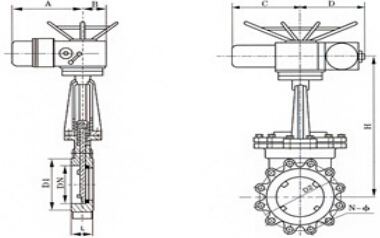

三、PZ943H電動刀形閘閥主要技術圖紙

四、PZ943H電動刀形閘閥主要特點：

PZ943H電動刀形閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,

五、PZ943H電動刀形閘閥主要外形連接尺寸：

公稱壓力

DN

L

D1

D2

H

Do

Lo

L1

L2

N-ф

電裝型號

0.6Mpa

50

43

90

110

600

125

215

318

197

4-M12

DZ10

65

46

110

130

670

125

215

318

197

4-M12

DZ10

80

46

125

150

680

125

215

318

197

4-M16

DZ10

100

52

145

170

700

125

215

318

197

4-M16

DZ10

125

56

175

200

720

125

215

318

197

8-M16

DZ10

150

56

200

225

790

125

215

318

197

8-M16

DZ10

200

60

255

280

850

125

215

363

197

8-M16

DZ15

250

68

310

335

1100

125

215

363

197

12-M16

DZ20

300

78

362

395

1180

125

215

363

197

12-M20

DZ20

350

78

412

445

1280

125

215

363

197

12-M20

DZ30

400

102

462

495

1460

125

215

363

197

16-M20

DZ45

450

114

518

550

1600

235

240

437

277

16-M20

DZ45

500

127

568

600

1800

235

240

437

277

16-M20

DZ45

600

154

670

705

2100

235

240

437

277

20-M22

DZ60

700

165

775

810

2300

260

274

526

283

24-M22

DZ90

六、PZ943H電動刀形閘閥主要零部件材料

體、蓋　Body、Bonnet

閘板Disc

閥桿Stem

密封面　Sealing

不銹鋼、碳鋼、灰鑄鐵
S.S、C.S、C.I

碳鋼、不銹鋼
C.S、S.S

不銹鋼
S.S

橡膠、四氟、不銹鋼、硬質合金
Rubber 、PTFE、S.S、Carbide Alloy

七、PZ943H電動刀形閘閥訂貨說明：
金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包；包質、包換、包修

2、 合同簽定后，質量保證，按時交貨

3、 客戶在訂貨中務必提供以下說明；

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
