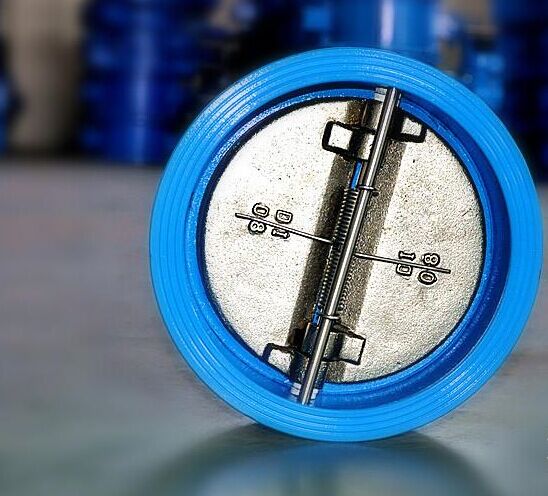

| 產品名稱： | H77H對夾蝶型止回閥 |
| 產品型號： | H77H/X |
| 品牌： | 金豪閥門 |
H77H對夾蝶型止回閥詳細資料：
一、H77H對夾蝶型止回閥概述：
止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和 H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。
二、H77H對夾蝶型止回閥對比：
| 結構形式 | H76型對夾雙瓣旋啟式止回閥 | H44型法蘭單瓣旋啟式止回閥 |
| 水錘壓力 | ?。y瓣行程短、且有彈簧輔助關閉、關閥速度快 | 很大，閥瓣行程，需要較長的關閉時間 |
| H76型的水錘壓力只有H44型的1/2—1/5 | ||
| 尺寸和重量 | 結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價 | 結構長度很長，體積笨大．重量很重 |
| H76型的結構長度只有H44型的1/4～1/10 H76型的重量只有H44型的1/4～1/10 | ||
| 流體阻力 | 小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小 | ?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
| 安裝 | 可水平安裝或垂直安裝，重量輕．不必為閥門設置支座 | 可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座 |
| 開啟壓力 | 很?。y瓣在很小的壓差下就能完全打開 | 較大，閥瓣在較大的壓差下才能完全打開 |
| 可靠性 | 閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高 | 閥門關時的巨大沖擊力及水錘壓力容易損壞閥門 |
三、H77H對夾蝶型止回閥執行標準： 1、法蘭連接尺寸：GB/T1724.1-98 2、結構長度：GB/T12221-1989，ISO5752-82 四、H77H對夾蝶型止回閥性能參數：
| 公稱壓力 | PN1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa | |||||||
| 型號 | H77H-C | |||||||
| 主要 零件 材料 | 閥體 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 閥瓣 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M | |
| 閥軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 適用 工況 | 適用介質 | 水、 蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性 介質 | 醋酸等腐蝕性介質 | 尿素等 腐蝕性介質 | ||
| 適用溫度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
四、對夾式蝶型止回閥主要零部件材料：
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
對夾式蝶型止回閥主要零部件材料：
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
五、對夾式蝶型止回閥主要外形尺寸：
| 公稱通徑 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
