D641H氣動通風蝶閥

發布日期：2015-11-26 點擊數： D641H氣動通風蝶閥

一、 D641H氣動通風蝶閥概述：

D641H氣動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節 介質流量之用。D341H、D341W 型 PN0.5~PN1 通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

二、D641H氣動通風蝶閥主要性能規范：

主要技術參數	DN（MM）	50-2000
公稱壓力	Pn(MPA)	0.05	0.25	0.6
試驗壓力PS（MPA）	強度試驗	0.075	0.375	0.9
試驗壓力PS（MPA）	密封試驗	<=1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
適用溫度	–40～600℃

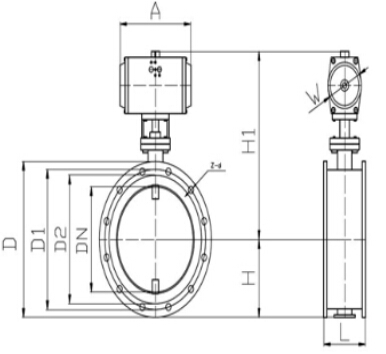

三、D641H氣動通風蝶閥主要技術圖紙


四、D641H氣動通風蝶閥主要特點：

D641H氣動通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

五、D641H氣動通風蝶閥主要外形連接尺寸：

50	2	108	70	337	180	65	140	110	4-14	140	110	4-14	16
65	21/2	112	80	357	180	65	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	72	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	72	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	93	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	93	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	93	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	93	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	93	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	350	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	350	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	350	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	350	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	350	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	350	1375	1320	32-30	1405	1340	32-33	750

六、D641H氣動通風蝶閥主要零部件材料

名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼
閥板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鈦鋼、鉻鉬釩鋼
閥桿	碳鋼、不銹鋼、2Cr13、鉻鎳鉬鈦鋼
閥座	與閥體相同
鑲插板	氟塑料、柔性石墨

七、D641H氣動通風蝶閥訂貨說明：

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
