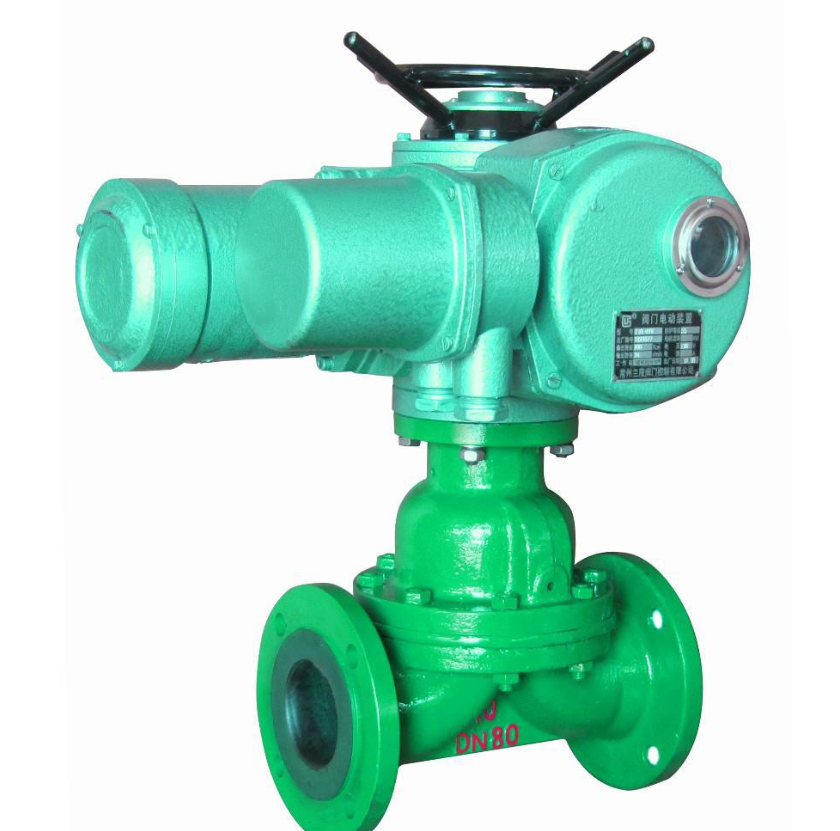

G941J電動襯膠隔膜閥

發布日期：2015-11-26 點擊數： G941J電動襯膠隔膜閥

一、 G941J電動襯膠隔膜閥概述：

G941J電動襯膠隔膜閥當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。

二、G941J電動襯膠隔膜閥主要性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
G941J-6 G941FS-6	0.6	0.9	0.66	W、非腐蝕性流體 J、一般腐蝕性流體 Fs、強酸、堿及各種有機溶劑 (溶融堿金屬及元素氟除外)	≤100 ≤858 ≤150
G941J-10 G941FS-10	1.0	1.5	1.1

三、G941J電動襯膠隔膜閥主要特點：

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）

四、G941J電動襯膠隔膜閥主要外形連接尺寸：

型號	公稱通徑 DN(mm)	尺寸 (mm)								重量 (kg)
		L	D1	D	n-d	H	型號	輸出力矩 N-m	啟閉時間 (S)
		J型	D1	D	n-d	H	型號	輸出力矩 N-m	啟閉時間 (S)
G941J-6 G941FS-6	15	125	65	95	4-14
	20	135	75	105	4-14
	25	145	85	115	4-14	445	Z5-18/16	50	17	40
	32	160	100	140	4-14	457	Z5-18/16	50	20	42
	40	180	110	150	4-18	466	Z5-18/16	50	14	45
	50	210	125	165	4-18	480	Z10-18/16	50	20	50
	65	250	145	185	4-18	517	Z10-18/16	150	28	60
	80	300	160	200	4-18	539	Z10-36/25	100	16	70
	100	350	180	220	8-18	576	Z10-36/25	100	17	80
	125	400	210	250	8-18	634	Z15-18/25	150	32	104
	150	460	240	285	8-23	660	Z15-18/25	150	53	125
G941J-10 G941FS-10	200	570	295	340	8-23	860	Z20-18/25	200	53	180
	250	680	350	395	12-23		Z20-18/25	200	53	280
	300	790	400	445	12-23	1003	ZD30-36a	300	45	434
	350	900	460	505	16-23		ZD30-36a	300	45

六、G941J電動襯膠隔膜閥主要零部件材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼
電動裝置：組合件

七、G941J電動襯膠隔膜閥訂貨說明：
金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務

電動襯膠隔膜閥可以作為控制介質流動的啟閉機構
