【簡單介紹】

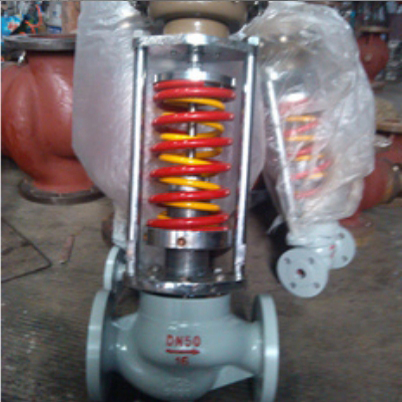

ZZYP自力式壓力調節閥不需要外接能源，依靠介質本身能量來實現對管道介質壓力的自動調節。自力式調節閥廣泛用于油田、化工廠、水電站、冶金礦業、食品醫藥行業、紡織行業、各種機械設備配套、生活供水等各種設備的氣體、液體及蒸汽的減壓、穩壓主要用于水泵出口壓調節。
【詳細說明】
一、ZZYP自力式壓力調節閥產品概述：
自力式壓力調節閥無需外加能源利用被調介質自身壓力變化而實現自動調節的功能，具有壓力波動小節約能源等特點，ZZYP自力式壓力調節閥壓力等級有PN1.6\4.0\6.4\10.0mpa,閥門口徑范圍DN15-350mm供選擇，使用溫度范圍-20°c--560°c，所以自力式調節閥是一款節約能源的壓力調節閥產品。壓力設定期在一定范圍內還可以根據需求調節。
二、ZZYP自力式壓力調節閥主要技術參數：
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | 900 | |
| 額定行程 | 8 | 10 | 12 | 15 | 18 | 20 | 30 | 40 | 45 | 60 | 65 | |||
| 公稱通徑DN（mm） | 20（或G3/4″） | |||||||||||||
| 閥座直徑 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | ||
| 額定流量系數KV | 0.02 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.80 | 1.20 | 1.80 | 2.80 | 4.0 | 5 | ||
| 公稱壓力 PN | MPa | 1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0 | ||||||||||||
| Bar | 16，25，40，64（63）/20，50，110 | |||||||||||||
| Lb | ANSI：Class150、Class300、Class600 | |||||||||||||
| 壓力分段范圍KPa | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范圍特殊設計） | |||||||||||||
| 流量特性 | 快開 | |||||||||||||
| 調節精度 | ±5-10（％） | |||||||||||||
| 使用溫度 | -60～350（℃）（低于-60特殊設計） 350～550（℃） | |||||||||||||
| 允許泄漏量 | Ⅳ級（硬密封） Ⅵ級（軟密封） （GB/T4213-92） | |||||||||||||
| 減壓比（閥前壓力/閥后壓力） | 1.25～10（超過此范圍特殊設計） | |||||||||||||
三、DHH44X微阻緩閉消聲止回閥技術圖片：
ZZYP自力式壓力調節閥主要零部件材料：
| 零件名稱 | 材料 |
| 閥體 | ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）、PTFE |
| 閥座 | 1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite） |
| 閥桿 | 1Cr18Ni9、0Cr18Ni12Mo2Ti |
| 橡膠膜片 | ding腈、乙炳、氟、耐油橡膠或0Cr18Ni9Ti |
| 膜蓋 | Q235、Q235涂PTFE |
| 填料 | 聚四氟乙烯、柔性石墨 |
ZZYP自力式壓力調節閥主要外形連接尺寸： 單位：mm
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| B | 233 | 332 | 373 | 522 | 673 | 980 | 1200 | ||||||
| H | 壓 力 調 節 范 圍 MPa | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
| 120～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
| 280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
| 480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
| 600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
| 1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
| A | 壓 力 調 節 范 圍 MPa | 15～140 | φ282 | φ308 | |||||||||
| 120～300 | φ232 | ||||||||||||
| 280～1000 | φ196 | φ196 | φ282 | ||||||||||
| 600～2500 | φ85 | φ96 | |||||||||||
| 大約重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | ||||
| 導壓管接口螺紋 | M16×15 | ||||||||||||
六、ZZYP自力式壓力調節閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
